在线色资源I国产成人av电影在线观看I国产免费久久I韩日电影在线免费看I久久精品导航I999成人国产I日韩a级免费视频I亚洲国产成人精品电影在线观看

樹脂-泡沫鋁復(fù)合材料制備及性能研究（十七）

2.5.4 PU-PUR澆鑄體壓縮性能分析（A）

(1)PU-PUR  澆鑄體壓縮應(yīng)力-應(yīng)變曲線分析

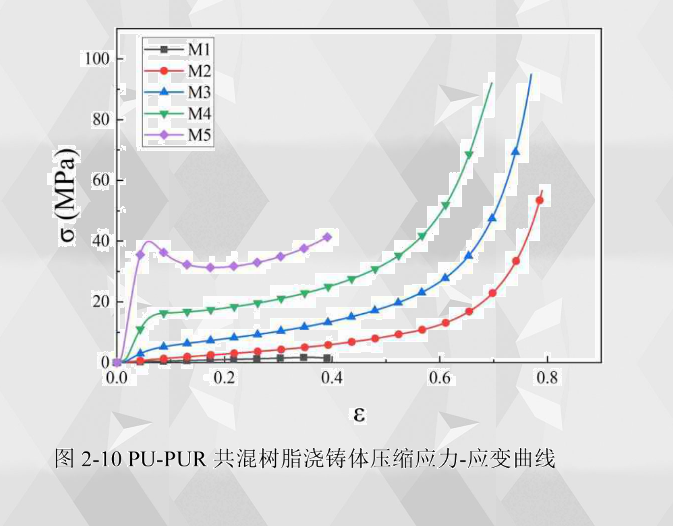

PU-PUR共混樹脂澆鑄體的壓縮應(yīng)力-應(yīng)變曲線如圖2-10所示，可以看出，M4和M5聚脲樹脂澆鑄體在應(yīng)力-應(yīng)變曲線上出現(xiàn)了明顯的線彈性階段和屈服階段。在應(yīng)變達(dá)到0.39的時(shí)候M1聚氨酯和M5聚脲樹脂澆鑄體都已經(jīng)處于變形失效的狀態(tài)，聚氨酯澆鑄體發(fā)生扭曲變形失效，聚脲澆鑄體發(fā)生脆性斷裂失效。而共混樹脂澆鑄體M2、M3和M4在應(yīng)變達(dá)到0.5以上時(shí)才開始逐漸失效且擁有更長的平臺(tái)段，失效應(yīng)變分別為0.64、0.59和0.51。說明在應(yīng)變率較大的情況下，M2、M3和M4樹脂澆鑄體的壓縮力學(xué)性能 要強(qiáng)于單獨(dú)的M1聚氨酯和M5聚脲，可以承擔(dān)更大的壓縮位移而不失效。
